一、高铜废蚀刻液回收工况难点与多级萃取技术需求

高铜废蚀刻液分为酸性氯化铜体系与碱性氨络合体系，废液铜含量最高可达 120g/L，溶液内伴随氯离子、氨盐以及微量金属杂质。料液铜负荷高，单级萃取很难达成理想脱铜指标，若萃取不充分，萃余液残留铜偏高，既损失有价金属，也增大后端污水处理负荷。不同批次生产线排出废液浓度存在波动，对设备工况适应性、操作可调范围提出更高要求。同时蚀刻废液腐蚀性较强，长期运行要求装备具备可靠防腐能力，减少渗漏、材质溶胀等故障。传统处理工艺难以同步实现两项目标：一方面充分回收铜资源获取经济收益，另一方面保留蚀刻液有效组分，处理后直接返回产线循环使用。多级萃取系统通过分级布置萃取、洗涤、反萃单元，灵活调整工艺级数、两相流量配比，匹配波动进料条件。高效萃取槽作为系统核心单元，依靠混合传质与重力澄清分离相结合的模式，保障各级两相充分接触、有序分层，满足高铜料液长时间连续处理需求。

二、高效萃取槽多级系统工作原理与工艺排布

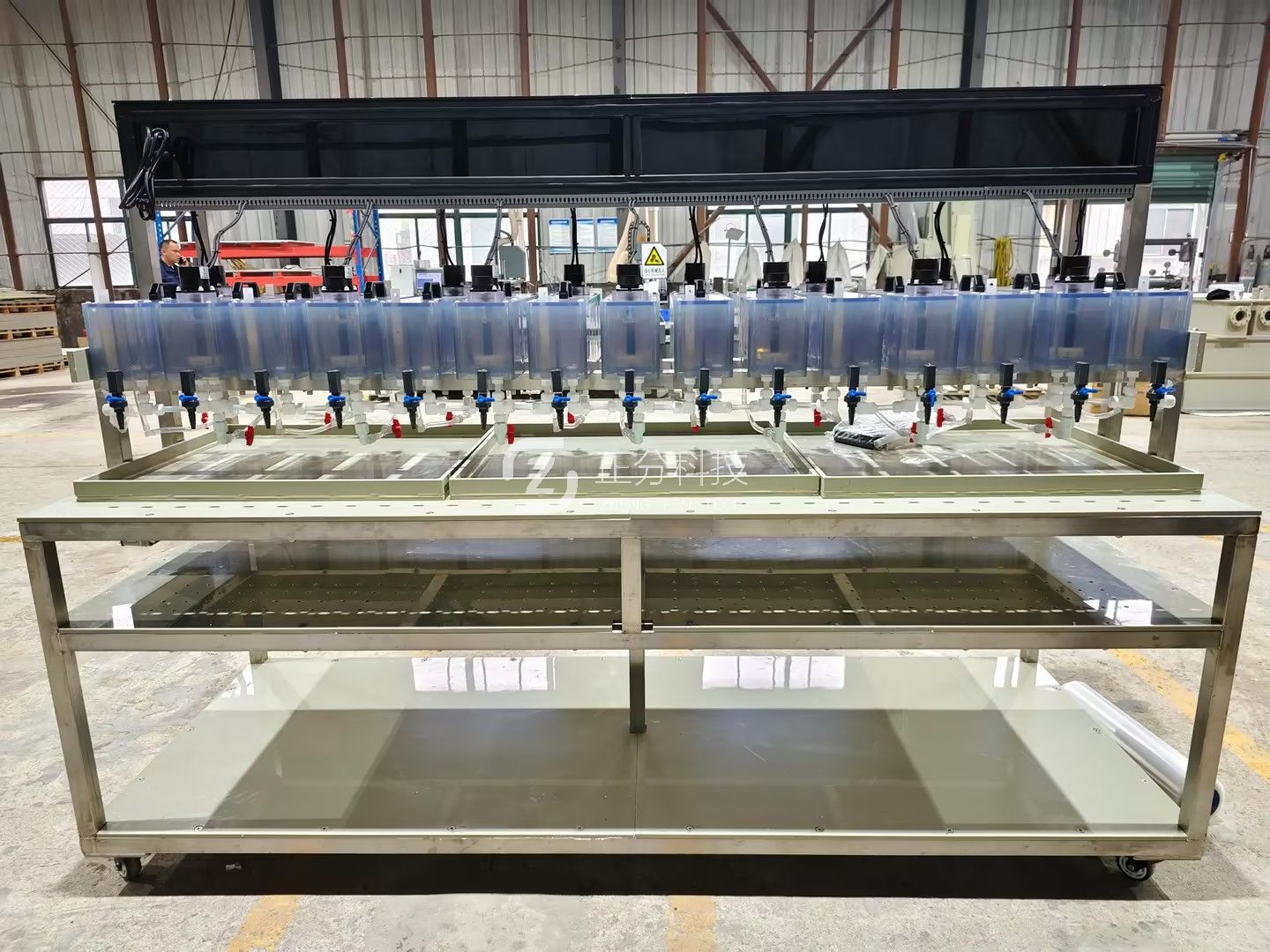

高效萃取槽由混合室与澄清室组成独立单元，多个单元串联搭建完整多级逆流萃取流程。废蚀刻液经过滤预处理去除悬浮杂质后，从萃取段首端进入；有机萃取相从萃取末端逆向进料，两相在各级混合室内充分接触，铜离子通过络合反应从水相转移进入有机相。负载铜离子的有机相依次进入多级洗涤单元，洗脱有机相中夹带的无机杂质，避免杂质带入反萃工序影响铜产品纯度。洗涤完成的富铜有机相送入多级反萃模块，与硫酸反萃液接触，铜离子重新转移至水相形成高浓度硫酸铜溶液，可进一步通过电解产出高纯金属铜；剥离铜后的有机萃取剂实现再生，回流萃取段持续循环使用。经过多级脱铜处理的萃余水相，通过组分检测与药剂调配，恢复蚀刻活性，直接回用至 PCB 蚀刻生产线，构建 “蚀刻液循环、萃取剂循环、铜资源回收” 三重闭环。整套流程在常温常压下运行，工艺调控便捷，便于接入企业现有生产线实现连续自动化作业。

三、高效萃取槽适配高铜废蚀刻液工况的核心优势

3.1 多级协同作用，高铜负荷下萃取效率稳定

单级萃取处理高浓度含铜料液存在传质上限，多级逆流排布能够持续缩小两相铜浓度差值，推动萃取反应正向进行。搭配适配铜分离的选择性萃取剂，整套系统铜综合回收率可维持高位，萃余液残余铜含量控制在较低水平，大幅降低有价金属流失。系统可根据废液初始铜浓度灵活增减级数，无论是中浓度还是超高铜蚀刻废液，均可达到预设分离指标。

3.2 分层性能优良，降低两相相互夹带

优化结构的高效萃取槽合理匹配混合室容积与澄清室沉降面积，为两相分层提供充足空间。在持续进料、高铜负载工况下维持清晰分相界面，减少水相夹带有机相、有机相夹带水相现象。有效控制萃取剂损耗，降低药剂长期采购成本，同时避免杂质跨相传递，保障反萃得到的铜盐溶液纯度。

3.3 防腐结构完善，适配蚀刻废液腐蚀环境

接触料液槽体采用耐酸碱防腐材质制作，能够耐受酸性、碱性两类废蚀刻液长期侵蚀，延缓设备老化，延长连续运行周期。模块化单元设计，单一级独立检修不会造成整套系统全线停机，运维操作简便，适合工厂 24 小时不间断连续处理废液。

3.4 工艺柔性强，便于自动化集成改造

多级萃取槽各级单元参数可独立微调，针对不同来源、浓度波动的废蚀刻液，调整相比、进料流量即可稳定运行。整套系统可配套在线 pH 监测、流量自控装置，实现进料、萃取、反萃、再生全流程自动化管控，减少人工干预，降低人为操作带来的工艺波动。

四、工程应用运行要点

投入实际生产前，需要对废蚀刻液开展预处理，采用过滤装置除去废液内部固体颗粒物，防止杂质堆积影响槽体内部流动与两相分层效果。结合废液体系类型选择匹配的铜萃取剂，通过小型试验确定最优相比、操作级数，作为规模化生产基准参数。日常运行过程持续监控各级分相界面状态、萃余液铜含量、反萃液铜浓度，根据进料组分变化动态微调运行参数。建立有机相定期净化机制，去除有机相中累积杂质，长期维持萃取剂萃取能力。配套密闭收集结构，抑制挥发性药剂扩散，改善车间作业环境，满足安全生产规范。

五、结语

随着资源循环利用与环保管控不断推进，高铜废蚀刻液单纯委外处置模式成本持续走高，资源化回收成为 PCB 制造企业必然选择。由高效萃取槽搭建的多级逆流萃取系统，凭借成熟可靠的逐级接触分离特性，有效解决高铜蚀刻废液深度脱铜难题，同步实现高纯铜回收与蚀刻液再生回用。相较于传统处理工艺，该方案兼具经济收益与环保价值，设备运行稳定、运维门槛适中，既可用于新建废液回收产线，也能够对原有老旧处理系统实施技改升级，是线路板行业废蚀刻液资源化领域具备推广价值的工程技术路线。
