在电镀、半导体、PCB蚀刻、五金加工等行业生产过程中，硝酸铜废水的排放与处理始终是企业面临的核心难题——这类废水含高浓度铜离子及硝酸根杂质，直接排放不仅造成铜资源的严重浪费，还会引发水体污染、土壤重金属超标等环保问题，面临严苛的环保处罚风险；而传统提铜工艺要么提铜率低、资源回收率不足，要么运维成本高昂、再生药水性能衰减，无法兼顾环保合规与经济效益。本文聚焦萃取槽在硝酸铜废水提铜中的应用，从工艺原理、实操流程、核心优势、行业适配及常见问题解决等方面，全方位解析该技术如何破解行业痛点，为企业提供高效、节能、合规的提铜解决方案，助力行业实现绿色转型与资源循环利用。
一、硝酸铜废水提铜行业痛点剖析，萃取槽技术的核心适配性
当前硝酸铜废水提铜领域，企业普遍面临三大核心痛点，而萃取槽凭借其独特的工艺特性，成为精准破解这些痛点的优选技术，也是行业技术升级的必然需求。
痛点一：资源浪费严重，提铜效率偏低。传统化学沉淀法等工艺提铜率仅为70%-80%，大量铜离子随废液排放流失，对于年产生硝酸铜废液数千吨的PCB、电镀企业而言，每年损失的铜资源价值可达数百万元，同时还需支付高额的废液转移与处置费用，形成“双重成本”负担。某头部PCB企业实测数据显示，传统工艺处理硝酸铜废液，仅铜资源流失一项，年损失就超300万元。
痛点二：环保合规压力大，处置风险高。硝酸铜废水属于危险废物，含高浓度铜离子及酸性物质，若处理不当，残留的硝酸根与重金属离子会造成水体污染，企业极易触碰环保红线，面临高额处罚。此外，传统工艺易产生含铜污泥，二次处理成本高，进一步增加了企业的环保负担。
痛点三：运维成本高，生产连续性受影响。部分提铜技术再生的药水性能衰减明显，蚀刻速度较新鲜药水下降15%-20%，导致产品不良率上升、返工成本增加；同时，传统设备腐蚀快、运维复杂，需频繁清理结晶、检修设备，不仅增加人工成本，还会影响生产节拍，拖慢订单交付进度。
针对以上痛点，萃取槽提铜技术凭借高效分离、资源回收率高、运维便捷、环保闭环的核心优势，可实现铜资源高效回收与废水达标排放的双重目标，完美适配企业“降本、合规、增效”的核心需求，成为硝酸铜废水提铜领域的主流技术路径。
二、萃取槽硝酸铜废水提铜核心原理与工艺流程（实操详解）
萃取槽硝酸铜废水提铜的核心逻辑，是利用萃取剂对铜离子的高选择性，通过液-液传质过程，将硝酸铜废水中的铜离子从水相转移至有机相，再通过反萃工序将铜离子剥离，实现铜的富集与回收，同时使废水达到环保排放标准，整个过程形成闭环循环，无二次污染。其核心工艺流程分为5个关键环节，每一步均需严格把控参数，确保提铜效果与系统稳定运行。
（一）废水预处理：筑牢提铜基础，避免设备损耗
预处理是萃取槽提铜的前提，核心目的是去除废水中的杂质，优化萃取条件，避免影响萃取效率或造成设备堵塞、腐蚀。首先将硝酸铜废水导入调节池，均化水质水量，确保后续工艺参数稳定；随后通过精密过滤去除废水中的悬浮物、油类物质，防止萃取过程中出现乳化现象，避免污染萃取剂；最后根据废水pH值，加入适量碱液调节至2.5-4.0的适宜范围，确保铜离子以稳定的离子形态存在，为后续萃取反应创造条件。预处理环节看似简单，却直接决定萃取效率，若杂质去除不彻底，会导致萃取剂损耗增加、提铜率下降，后续需投入更多运维成本。
（二）萃取作业：核心环节，实现铜离子高效分离

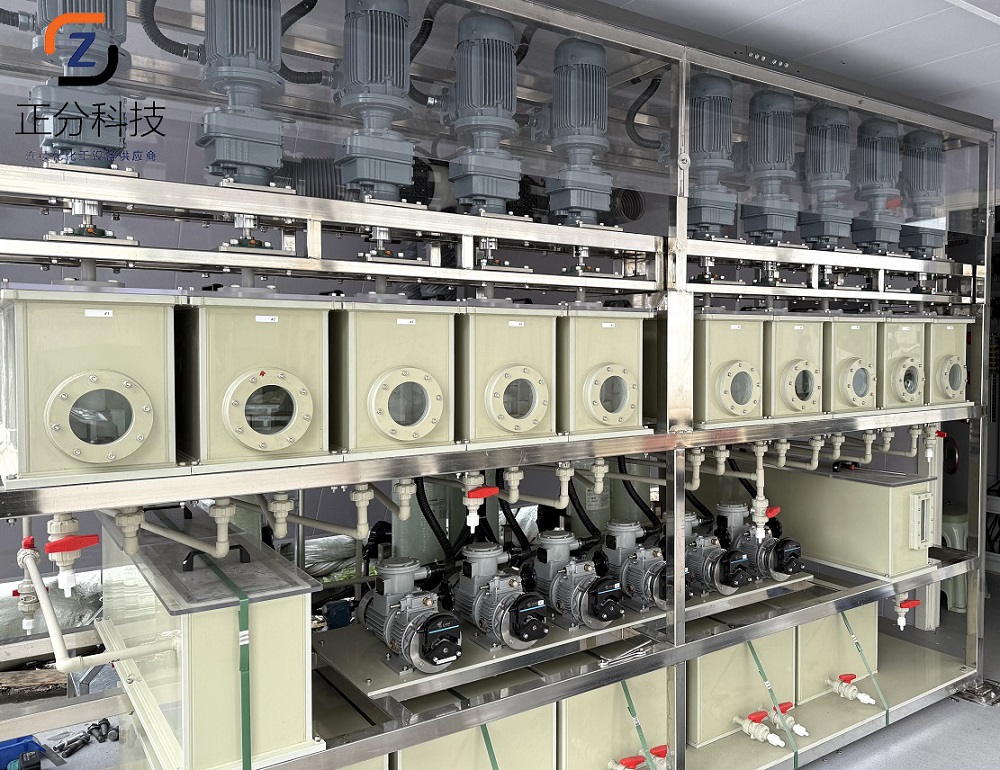

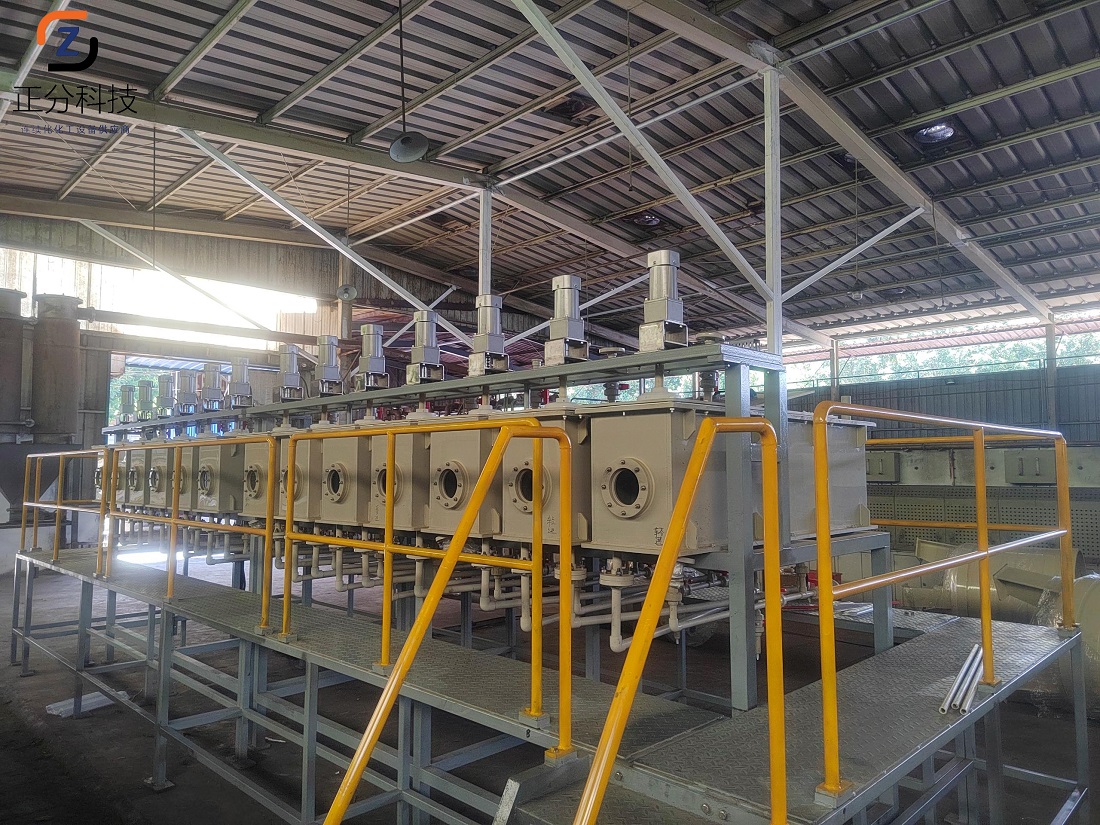

萃取作业是提铜的核心，萃取槽作为该环节的核心设备，通常采用多级串联的混合-澄清槽结构，可实现铜离子的精准分离与富集。预处理后的废水与专用萃取剂（优先选用羟肟类、螯合型萃取剂，如LIX984N）按一定相比（O/A比）导入萃取槽的混合室，在机械搅拌作用下充分接触，搅拌转速控制在80-120r/min，混合时间3-5s，确保铜离子与萃取剂充分发生络合反应，从水相转移至有机相。
混合液随后流入澄清室，依靠有机相与水相的密度差自然分层，澄清时间控制在15-25min，通过堰板调节界面位置，确保两相有效分离。上层为负载有机相（富含铜离子），下层为萃余液（低铜废水）。采用3-5级逆流萃取设计，可进一步提升铜回收率，最终使废水中铜浓度降至10mg/L以下，单级萃取率可达92%以上，多级串联后萃取率可提升至98%以上，远超传统工艺。
（三）反萃作业：铜离子剥离，萃取剂再生循环
反萃作业的核心是将负载有机相中的铜离子剥离，同时实现萃取剂再生，降低工艺成本，形成闭环循环。负载有机相进入反萃槽（与萃取槽结构一致，采用专用反萃设计），与反萃剂（通常选用160-180g/L的硫酸溶液）按1:4-1:6的体积比接触，反萃温度控制在30-40℃，搅拌转速100-140r/min，混合时间4-6s，澄清时间10-15min。
在强酸环境下，铜离子从有机相中被剥离，进入水相形成高浓度硫酸铜溶液（铜浓度可达30-50g/L），反萃率可达98%以上。反萃后的再生有机相（不含铜离子）经检测合格后，返回萃取槽循环使用，循环利用率可达98%以上，大幅降低萃取剂消耗，每吨铜可节约萃取剂成本80-120元；反萃过程中产生的少量废酸，经中和处理后可返回浸出环节循环利用，进一步降低资源浪费。
（四）铜资源回收：资源化利用，创造经济价值
反萃得到的高浓度硫酸铜溶液，可根据企业需求，通过电解或结晶工艺进一步处理，实现铜资源的资源化利用。采用电解工艺可生产纯度≥99.5%的致密铜板，可直接售卖或回用至企业生产工序，契合资源循环理念；采用结晶工艺可生产硫酸铜晶体，广泛应用于化工、农业等领域，进一步提升企业的经济效益。某大连厚铜板厂应用该工艺后，月处理硝酸铜废液1200吨，年新增收益超600万元，投资回收期仅8个月。
（五）尾液深度处理：达标排放，实现环保闭环
萃取后的萃余液（低铜废水），若仍含有微量铜离子或其他污染物，需经过中和沉淀、吸附等深度处理，确保铜离子浓度符合《电镀污染物排放标准》（GB 21900-2008）等相关标准后，方可排放或回用至生产环节，实现“废水处理-资源回收-尾液回用”的环保闭环，彻底解决硝酸铜废水的环保处置难题，帮助企业规避环保处罚风险。
三、萃取槽硝酸铜废水提铜的核心优势，为何成为行业优选？
相较于传统化学沉淀法、电解法等硝酸铜废水提铜工艺，萃取槽提铜技术在效率、成本、环保、适配性等方面均具备显著优势，成为各类产生硝酸铜废水企业的优选方案，具体优势体现在4个方面。
第一，提铜效率高，资源回收率高。采用多级逆流萃取设计，铜回收率可达98%以上，远高于传统化学沉淀法的70%-80%，能最大限度回收废水中的铜资源，减少资源浪费，同时提升企业的资源回收收益。对于高浓度硝酸铜废水，萃取槽可快速实现铜离子的富集，大幅提升后续铜回收的效率与品质。
第二，环保合规性强，无二次污染。整个工艺采用全密闭设计，萃取、反萃、尾气吸收全程密闭，杜绝气体泄漏与萃取剂挥发污染；尾液经深度处理后可达标排放或回用，无含铜污泥产生，彻底解决传统工艺二次污染的痛点，帮助企业轻松应对环保检查，规避环保处罚风险。珠海某HDI板厂应用该工艺后，年减少含铜废液排放1200吨，获当地环保部门表彰。
第三，运维成本低，适配性广。萃取剂可循环利用，损耗率低于0.8%，大幅降低药剂消耗成本；萃取槽采用耐酸防腐材质（如PP、PVC或PPH），搅拌桨采用聚氨酯或不锈钢材质，耐腐蚀性强，设备使用寿命长，连续运行故障率低，年维护成本较传统设备降低60%。同时，萃取槽适配性极强，可处理不同浓度、不同杂质含量的硝酸铜废水，无论是中小型企业的小规模废水，还是大型企业的大规模连续处理需求，均可通过模块化设计灵活适配，单套系统日处理量可达数千立方米。
第四，操作便捷，可实现自动化控制。萃取槽工艺流程成熟，操作难度低，可通过在线监测设备，实时监控槽内液位、温度、pH值、铜离子浓度等参数，及时调整搅拌转速、进料速度、萃取剂配比等，实现自动化控制，减少人工干预，降低人工成本，同时确保工艺稳定运行，避免因人为操作失误影响提铜效果。
四、萃取槽硝酸铜废水提铜实操注意事项与常见问题解决
萃取槽硝酸铜废水提铜工艺虽成熟可靠，但在实操过程中，若参数控制不当或运维不到位，易出现萃取率下降、乳化、设备腐蚀等问题，影响工艺稳定性与提铜效果。结合行业实操经验，总结以下核心注意事项及常见问题解决方法，助力企业规范操作、提升工艺效能。
（一）核心实操注意事项
1. 萃取剂选型与配比：需根据硝酸铜废水的铜浓度、杂质含量，选择对铜离子选择性强的萃取剂（如LIX984N），其对铁、锌等杂质的萃取率不足5%，可实现铜与杂质的深度分离；萃取剂配比需根据浸出液铜浓度调整，有机相（萃取剂+稀释剂）与水相（浸出液）的体积比通常控制在1:1~1:2，稀释剂选用260#煤油，降低萃取剂粘度，提升传质效率。
2. 工艺参数精准控制：萃取温度控制在25-35℃（常温作业，无需额外加热，降低能耗），搅拌转速、混合时间、澄清时间需严格按照工艺要求把控，避免因搅拌过快导致乳化、搅拌过慢导致传质不充分，或澄清时间不足导致两相分离不彻底。
3. 设备定期运维：每日检查搅拌装置运行状态，排查异响、渗漏等问题；每周清理混合室、澄清室内的积泥与杂质，避免堵塞进料口、排液口；每月检查设备防腐层完好情况，对破损部位及时修补，防止设备腐蚀，延长设备使用寿命。
4. 萃取剂维护：定期检测有机相的浓度与纯度，及时补充新鲜萃取剂，同时对老化、失效的萃取剂进行再生处理，避免因萃取剂性能下降导致提铜率降低。
（二）常见问题及解决方法
1. 萃取率下降：核心原因包括萃取剂浓度不足、杂质含量过高、工艺参数偏差。解决方法：及时补充新鲜萃取剂，检测并提升萃取剂纯度；优化预处理工艺，彻底去除废水中的杂质；重新校准工艺参数，调整搅拌转速、相比、温度等，确保萃取反应充分。
2. 乳化现象：多由废水中悬浮物、油类杂质过多，或搅拌转速过快导致。解决方法：加强预处理，增加过滤环节，彻底去除杂质；降低搅拌转速，或在混合室添加少量破乳剂（如硫酸铝），加速两相分离。
3. 设备腐蚀：主要因废水酸性过强，或设备防腐层破损导致。解决方法：严格控制废水pH值，避免酸性过强；定期检查设备防腐层，及时修补破损部位，选用耐腐蚀性更强的设备材质。
4. 反萃效果不佳：多由反萃剂浓度不足、反萃温度过低导致。解决方法：调整反萃剂浓度至标准范围，提升反萃温度，延长混合时间，确保铜离子充分剥离。
五、行业应用前景与技术升级方向
随着国家环保政策日趋严格，《“十四五”现代能源体系规划》《工业废水循环利用实施方案》等政策明确要求加强工业废水资源化利用，严控重金属污染，硝酸铜废水提铜作为兼具环保意义与经济效益的重要环节，市场需求持续攀升。萃取槽作为硝酸铜废水提铜的核心设备，凭借高效、环保、低成本的优势，已广泛应用于电镀、PCB、半导体、五金加工等行业，成为企业实现绿色转型的关键支撑。
未来，萃取槽硝酸铜废水提铜技术将向三个方向升级：一是智能化升级，融入物联网、大数据技术，实现工艺参数的实时监测、自动调控与故障预警，进一步降低人工成本，提升工艺稳定性；二是工艺优化，通过改进萃取剂性能、优化萃取槽结构，进一步提升提铜率与萃取剂循环利用率，降低运维成本；三是多资源协同回收，依托萃取槽的分离优势，实现硝酸铜废水中铜、硝酸根等多组分的协同回收，进一步提升资源利用价值，推动行业实现“环保达标+资源循环+经济效益”的三重共赢。
综上，萃取槽硝酸铜废水提铜技术，精准破解了行业提铜效率低、环保风险高、运维成本高的核心痛点，既实现了铜资源的高效回收与资源化利用，又帮助企业达到环保合规要求，兼顾经济效益与社会效益。对于产生硝酸铜废水的企业而言，选用萃取槽提铜工艺，不仅能降低环保处置成本、规避处罚风险，还能通过铜资源回收创造额外收益，是推动企业高质量、绿色发展的最优路径之一。
