在化工、冶金、环保、制药等行业的液液萃取工艺中，萃取槽（又称混合澄清槽）的规格型号直接决定了分离效率、生产产能和运行成本。不少从业者在选型时容易陷入“凭经验选”“按预算挑”的误区，最终导致设备适配性差、能耗过高或分离效果不达标。其实，萃取槽的规格型号确定有章可循，核心是围绕物料性质、处理量、工艺要求三大核心维度，结合设备结构特性综合研判。本文就为大家梳理一套全面的选型方法，帮你精准匹配适合的萃取槽规格型号。
一、核心前提：吃透物料性质，筑牢选型基础
物料是萃取槽选型的“源头依据”，不同性质的物料对萃取槽的材质、结构、混合方式都有特定要求，一旦忽视极易导致设备损坏或工艺失效。需重点关注以下6个关键指标：
1. 腐蚀性：直接决定设备材质
物料的酸碱性、含氯量等腐蚀性特征，是选择萃取槽材质的首要标准。普通工况可选用304、316L不锈钢；若处理强腐蚀物料（如王水、浓酸、含氯体系），需选用聚四氟乙烯（PTFE）、聚丙烯（PP）或钛合金材质；对于弱腐蚀的中性物料，玻璃钢（FRP）材质性价比更高。例如在铜萃取、稀土分离等湿法冶金工艺中，进料液多为酸性，常用PP或PTFE内衬的萃取槽；而普通化工原料的轻度萃取，316L不锈钢即可满足需求。
2. 密度差与界面张力：影响混合与分离效率
萃取的核心是“两相混合传质+澄清分层”，物料的密度差和界面张力直接决定这一过程的难易程度。若两相密度差＜0.15g/cm³或界面张力＞35mN/m，重力沉降难度大，需选择带强制混合装置的萃取槽（如脉冲筛板型、搅拌强化型），必要时采用多级串联提升分离效率；若密度差大、界面张力小，重力式混合澄清槽即可满足要求，无需额外增加动力消耗。
3. 粘度与固含率：关乎设备流通与防堵塞设计
高粘度物料（粘度＞50mPa·s）会降低传质速率，需增大混合强度和停留时间，因此萃取槽的有效容积需相应放大，搅拌桨需选用推进式、涡轮式等高效搅拌件；若物料含固体颗粒（固含率＞5%），需在萃取槽内设置防沉积结构，增大槽体底部倾角，同时选用大口径进料/出料口，避免颗粒堵塞。例如处理锂云母浸出液（含硅渣等悬浮物）时，需采用带有导流板和大容积澄清区的萃取槽，防止硅渣沉积影响萃取效果。
4. 乳化倾向：决定澄清区设计
若物料中含有表面活性剂、细小悬浮物，或萃取剂与水相相容性差，极易发生乳化。这类物料需选用澄清区体积更大的萃取槽，澄清区停留时间通常为萃取区的10~30倍，必要时在澄清区内增设丝网、导板等聚结装置加速分层。若乳化严重，普通萃取槽难以满足要求，需考虑离心式萃取设备，但需权衡能耗成本。
二、核心依据：精准匹配处理量，确定设备基础尺寸
处理量是确定萃取槽规格的直接指标，需结合“实际产能需求+工艺冗余”综合计算，核心是通过“停留时间”推导设备的有效容积，再结合装填系数确定总容积。
1. 明确处理量参数
首先需确定工艺的实际处理量（单位：m³/h），包括水相进料量（Qv）和有机相流量（Qo），计算两相总处理量Qt=Qv+Qo，同时明确两相流量比R=Qo/Qv（影响混合均匀性）。建议在实际处理量基础上预留10%~20%的冗余，应对后续产能提升或进料波动。
2. 计算理论停留时间
停留时间是物料在萃取槽内完成传质反应的必要时间，分为理论停留时间（τ）和实际停留时间（Ta）。理论停留时间通过小试或文献数据获取平衡停留时间（τb），设计时需取τb的1.2~2倍，确保传质完全；实际停留时间需考虑槽内返混、短路等流型影响，通常按理论停留时间的80%~95%取值。核心计算公式：τ=Ve/Qt（Ve为有效容积，单位：m³）。
3. 推导槽体容积与尺寸
有效容积Ve=τ×Qt，而萃取槽的总容积V总=Ve/装填系数（装填系数通常取70%~85%，需扣除搅拌桨、挡板等占用体积及槽顶安全空间）。例如：某工艺两相总处理量Qt=10m³/h，理论停留时间τ=10min（0.167h），则有效容积Ve=10×0.167≈1.67m³，若装填系数取80%，则总容积V总=1.67÷0.8≈2.09m³，据此可初步选择总容积2~2.5m³的萃取槽。
同时需匹配槽体结构尺寸：混合区长径比（L/D）建议取1~2，澄清区长径比取3~5，确保流型稳定；液位高度需匹配搅拌桨浸没深度（通常为桨径的1.1~1.5倍），避免搅拌效率下降。
4. 单级与多级的选择
处理量较小（＜1m³/h）或工艺简单（单级即可完成萃取）时，选择单级萃取槽；处理量大（≥1m³/h）或需高萃取率（理论级数＞3级）时，采用多级串联萃取槽，总停留时间=单级停留时间×级数（需通过级效率80%~95%修正级数）。例如某镍钴分离工艺需5级萃取+4级反萃，可选用模块化混合澄清槽串联，单级容积根据单级停留时间计算。
三、补充维度：结合工艺要求，优化规格细节
除了物料性质和处理量，工艺的分离要求、场地条件、成本预算等也会影响规格型号的最终确定。
1. 分离效率要求
若对萃取率、产品纯度要求高（如99.9%以上纯度），需增加萃取级数或优化槽内结构。例如某铷铯分离工艺需获得99.95%纯度的CsCl，采用六级萃取+三级洗涤的多级混合澄清槽，通过精准控制各级停留时间提升分离效果。可通过计算理论级当量高度（HETS）或级效率校核设计参数，确保满足分离要求。
2. 场地与安装条件
场地高度有限时，优先选择水平布局的混合澄清槽（占地面积大但高度低）；同时需考虑设备的运输和安装难度，大型萃取槽（单级容积＞10m³）建议采用模块化设计，现场组装。
3. 成本与维护平衡

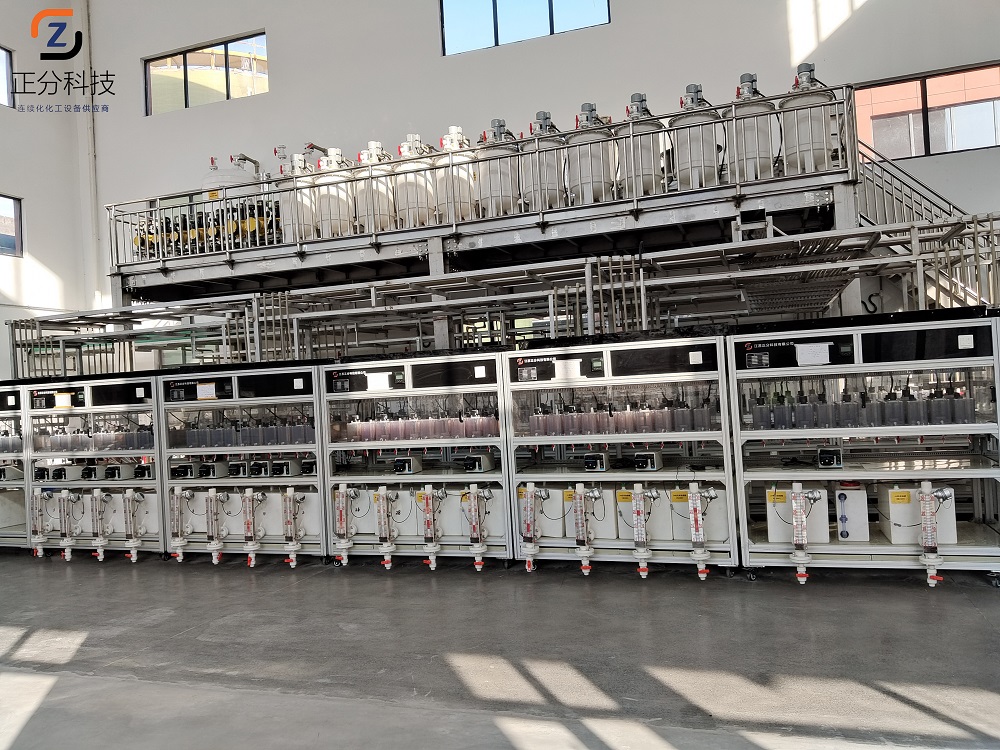

混合澄清槽结构简单、维护成本低，但占地大、溶剂储量大；塔式萃取槽或离心萃取机结构紧凑，但设备费和操作费较高。小规模试验优先选择小型定制化混合澄清槽（如江苏正分CC-0.125~CC-2系列，混合室体积0.125~2L）；工业化大规模生产可选用大型模块化混合澄清槽（单级体积可达10m³以上）。
四、实操步骤：四步搞定萃取槽规格选型
1. 基础参数收集：明确物料性质（腐蚀性、密度差、粘度、固含率等）、处理量（水相/有机相流量）、分离要求（萃取率、纯度）；
2. 初步选型：根据物料腐蚀性确定材质，根据密度差、乳化倾向确定设备类型（重力式/强制混合式）；
3. 参数计算：计算总处理量、理论/实际停留时间，推导有效容积和总容积，确定单级/多级结构及尺寸；
4. 校核优化：通过CFD模拟或中试验证流场分布、传质效率，修正停留时间和结构参数，平衡成本与性能。
五、注意事项：避开这些选型误区
1. 避免仅凭处理量定规格：忽略物料性质会导致设备腐蚀或分离失效，例如强腐蚀物料选用普通不锈钢，短期内就会出现设备损坏；
2. 不忽视返混影响：返混会缩短实际停留时间，需通过设置隔板、采用多级结构减少返混，必要时进行冷模实验验证；
3. 重视放大效应：小试数据直接放大易导致效率偏差，大型设备需通过中试验证修正参数，例如某锂云母提锂项目通过1:5缩比模型试验，调整澄清室高度解决了夹带量超标问题；
4. 兼顾环保与安全：处理挥发性萃取剂时，需选择密闭性好的萃取槽，减少溶剂挥发；腐蚀性物料需做好防泄漏设计。
总之，萃取槽规格型号的确定是“物料适配+处理量匹配+工艺优化”的系统工程，需从源头梳理核心参数，通过科学计算和实验验证精准选型。若缺乏小试数据或工程经验，建议选择可提供中试服务的厂家，定制化设计规格型号，避免盲目选型带来的损失。
