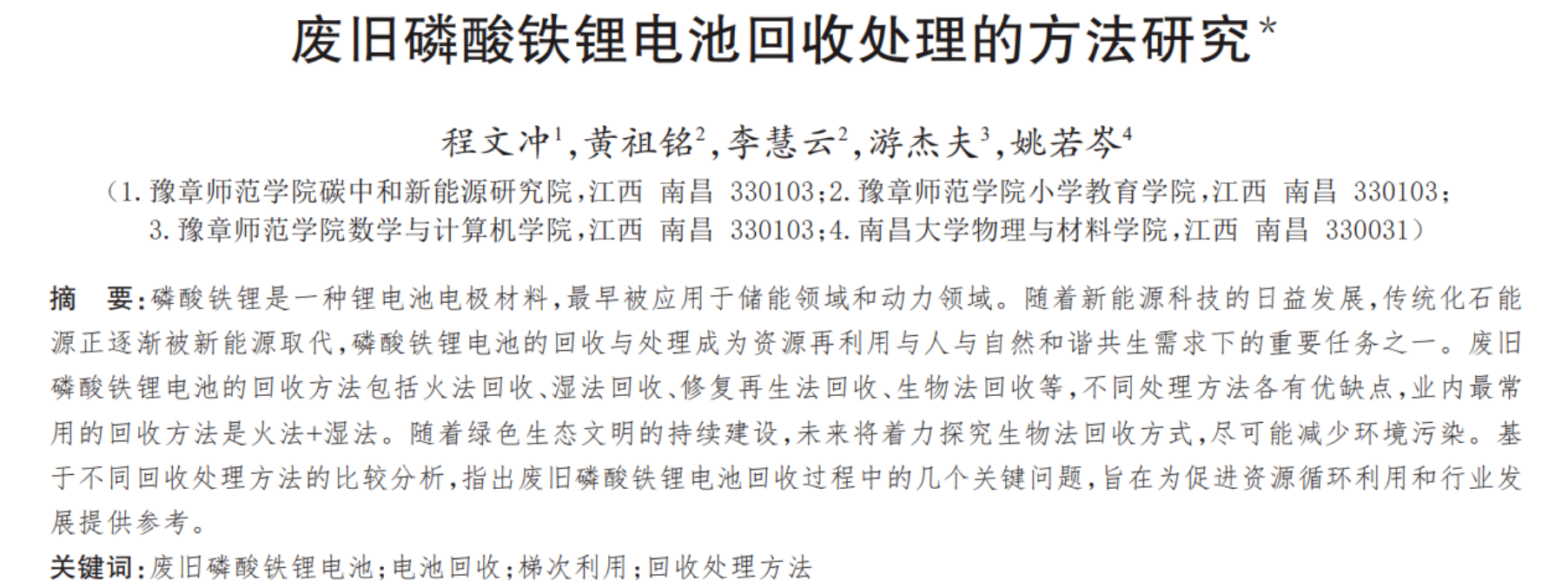

一、废旧磷酸铁锂电池的预处理
未达到梯次利用的电池需进入预处理环节。当前常用放电技术包括导电板放电、电源溶液放电、针刺放电、导电粉体短路放电等。其中放电完全且污染较小的方法是导电板放电法和针刺放电法，但前者速度慢、难以批量放电；后者成本高、速度慢。部分电池在浸泡过程中易与水发生化学反应，导致电解液泄漏。为保证安全可靠，需对处理后的盐溶液进行净化处理，避免二次污染。
放电完成后需对电池外壳进行拆解。由于不同电池的封装、质量规格、外形尺寸各异，目前仍需专业人员手动操作。拆下的电芯需经破碎处理，为后续化学法回收做准备。
二、四种主要回收方法
1. 火法回收
火法回收即通过高温煅烧回收电池正极材料中的氧化物、有价金属等物质。“无需拆解”是其主要优势，可通过高温充分烧掉粉碎后电芯中的碳物质和有机物质，使剩余可回收金属得以回收。该工艺成熟、操作简单，已在商业应用中取得良好效果。
不足：产生大量粉尘与废气，需配置完善的尾气处理系统；部分铝和锂元素在高温下转化为难以回收的炉渣，降低金属回收率；工艺温度通常需维持在1000℃以上，能耗较高。实际应用中，火法回收常需搭配湿法回收工艺，以提高综合回收效率。
2. 湿法回收
湿法回收主要用于电池拆解后对氧化物和金属盐进行提纯与生成，所得产品纯度较高，是国内主要采用的回收方法。其回收效果受反应时长、温度、浸出剂浓度、物质比例等多种参数影响。
酸浸出法：主要采用硫酸、盐酸、磷酸等无机强酸溶解电池金属氧化物，溶解效率高，但酸用量过大会增加废酸处理成本并造成污染。研究者提出用苹果酸、柠檬酸等有机酸替代无机酸以缓解环保压力，能有效提高回收率并制备高纯度FePO₄·2H₂O晶体。有研究以硫酸为主浸出剂配合还原剂，成功制备高浓度FePO₄·2H₂O晶体；还有研究利用柑橘果汁等有机酸进行回收，并用葡萄糖与所得Li₂CO₃等物质研磨，提高产品纯度。
联合浸出法：针对酸浸出法效率偏低的问题，学者开发了“硫酸+过氧化氢”“磷酸+过氧化氢”等混合浸出方法，高效回收锂元素。该技术路线回收率高、经济效益显著，能缓解环境压力。具体流程为：放电→拆解→正极片经NaOH浸泡获得正极粉料→加入H₂O₂+H₂SO₄形成FePO4沉淀和含锂溶液→加入氢氧化钠形成含锂溶液和Fe(OH)₃沉淀→加入磷酸三钠得到磷酸锂→水洗获得高纯度磷酸锂。另有“机械化学活化→浸出”两步法工艺，通过调节温度、湿磨时间、物料配比，实现了铁浸出率为0时锂浸出率达99%的效果。湖南金源新材料公司提出补充铁源或磷源制备高纯磷酸铁前驱体的方法，产品纯度可达标准，回收率提高至93%以上。
3. 修复再生法
修复再生法通过修复电池正极材料的晶体结构，使其重新恢复电化学特性。该方法简单高效，避免使用碱性试剂，能获得一定经济价值。但存在技术缺陷：再生产品晶格完整性不足，有杂质残留。实际操作中需根据化学计量比适当加入铁、锂、磷等原料，经高温煅烧完成再生。目前主要分为电化学修复法、固相修复法、水热修复法三类。
4. 生物法回收
生物法是近几年兴起的新技术，符合绿色发展理念。其工作原理是通过黑曲霉、氧化亚铁硫杆菌等特定微生物分泌有机酸，将正极材料中的铁、锂、磷等金属离子从固相转移到液相。该方法能耗低、绿色环保、试剂用量少，可有效避免有害废液产生及环境污染。
具体流程：放电预处理→特定微生物培养→生物浸出（核心环节，通常需数周）→金属分离。研究表明，理想条件下锂浸出率普遍在80%以上，磷和铁回收率为65%～70%。其局限性在于：菌种培养难度大、浸出周期长、金属选择性较差，仍需改进优化。
三、不同回收方法的比较
目前废旧磷酸铁锂电池回收处理仍处于探索阶段，市场规模小、技术不够成熟。火法与湿法回收是行业内较为稳妥的处理方法，也是国内多家大型企业的主流技术。
火法回收可较彻底地回收磷和铁，但锂挥发损失较大，回收率难以达到80%；湿法回收的优势在于锂回收，回收率可达95%以上。因此许多企业采用火法与湿法有机结合的方式，优势互补。
生物法回收处理周期长，但运营成本低、环保优势突出，几乎不产生有害废物；修复再生法生产周期短、经济效益好，但仅适用于容量衰减小的正极材料。随着国家对绿色环保重视程度提升，生物法回收有望成为未来最具发展潜力的方法。
四、回收处理中的关键问题
安全风险管理与控制：电池属有害垃圾，未充分放电可能导致火灾事故，需确保充分放电、保障拆解安全。电解液具有毒性，需高度重视操作人员健康保护及环境保护。
环境保护问题：每吨废旧电池在回收过程中可产生5～8吨废水，含大量有机污染物和重金属，直接排放会造成严重污染。多数大型企业已做好废水处理，但需严格管控小型企业违规排放行为。
提高金属回收率：正极材料中锂、铁、磷的物化性质相近，传统方法难以实现选择性提取。湿法回收虽可使锂浸出率达90%以上，但后续分离纯化步骤复杂，整体回收成本难以下降。此外，铁元素处理量大但回收价值偏低，面临高值化挑战，需探究工艺稳定性，实现材料有效增值。
数据图片来源:网络
【免责声明】文章为作者独立观点，不代表江苏正分立场。如因作品内容、版权等存在问题，请联系进行删除。电话：15380766707
